Amplifier
M-3X / SOULNOTE
| 商品コード |
|
| 定価 |
3,823,600円 (税込) |
| 販売価格 |
0
円 (税込) |
| 数 量 |
|
商品詳細

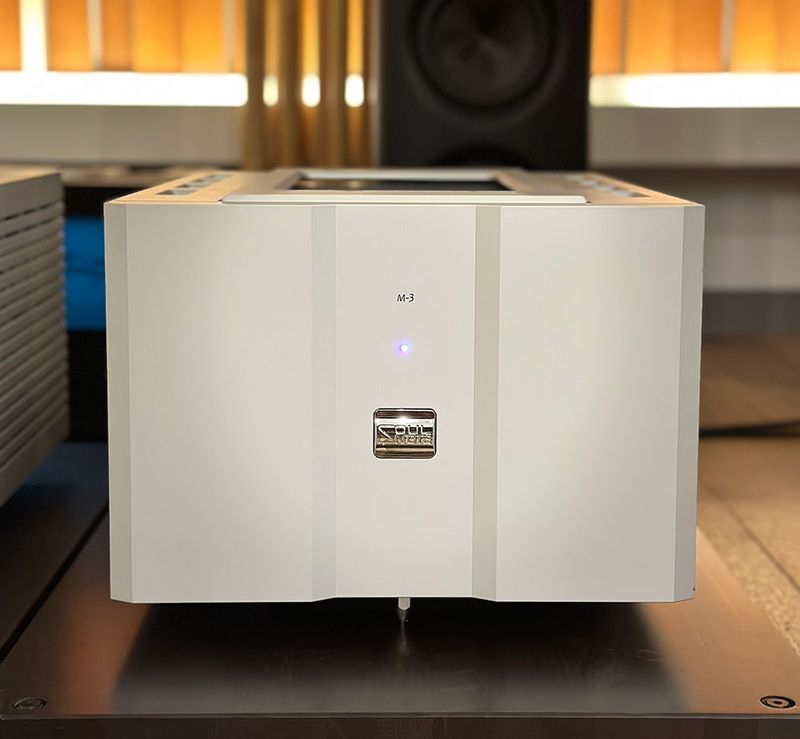

M-3X / SOULNOTE
■M-3の電流強化バージョン
シングルプッシュの特徴である空間表現力や浸透力を損なうことなく、電流供給能力を2倍に高め、繊細な表現力と圧倒的な駆動力の両立に成功しました
■新開発のトランジスタペアリング手法
音楽再生時のトランジスタの電流変化により、時間軸上で刻々と変化するhfe（電流増幅率）の変動率までも揃える、厳密なペアリング手法を新たに開発しました。多数のトランジスタについて、様々な電流値でのhfe測定データをインプットし、すべての組み合わせに対してユークリッド距離を算出し、基準値以内（測定誤差を考慮すると同一と見なせるレベル）のトランジスタペアを選び出します。この手法により、シングルプッシュプルに匹敵する「滲みのないパラレルプッシュプル」が実現できました。出力段のトランジスタにはM-3で採用した産業用TO3（メタルキャンタイプ）トランジスタのペアを採用。また2つのTO3トランジスタを軽々とドライブするために、ドライバー段にもTO3Pトランジスタを採用し、トータル4段ダーリントン構成としました。
■バスバー兼用銅板ヒートシンク
メインヒートシンクには、従来の大出力アンプではあり得ない、軽量小型銅板製ヒートシンクを採用しました。このヒートシンクはキャンタイプトランジスタへの給電バスバーを兼ね、またキャンタイプトランジスタの端子はバスバーを貫通し、直下の基板に直接マウントされます。キャンタイプトランジスタの欠点でもあるワイヤリング配線を排除し、インダクタンス成分に起因する不安定さを払拭すると同時に、絶縁シートがデバイスをダンプすることによる音質劣化をも排除しました。また、ヒートシンクがシャーシから物理的に独立する事による解放感や透明感など、音質的な効果も絶大です。まさに一石三鳥のヒートシンクなのです。さらに、M-3Xでは絶縁シートの排除によりトランジスタの温度結合が高まり、温度差に起因する時間軸のにじみも排除できました。
■電圧増幅段にはパワーアンプ専用に再設計した無帰還差動回路(新型Type-R回路)を採用
ゲインの無い差動回路と、エミッタホロア、そして電圧をフルスイング増幅するのは、たった1個のトランジスタ。そして、このトランジスタの負荷抵抗がGNDのみに接続される「対GND単段増幅シングルエンド無帰還回路」です。バイポーラトランジスタ4 個と抵抗10本のみで構成されるこの新型Type-R回路は、真空管シングルアンプと基本的に同じでありながら、さらに合理的に広帯域フルスイング出力を取り出します。これ以上考えられない、リファレンスと呼ぶにふさわしい理想的な無帰還回路です。
■Specifications
最大出力 240W (2.7Ω)
全高調波歪率 0.1% (1W)
周波数特性 2Hz 〜 200kHz (±1dB)
入力感度/インピーダンス 2V/25kΩ
ゲイン 22dB
消費電力 156W/38W(無信号時)
外形寸法/質量： 本体: 340(W)×257(H)×512(D)mm/ 約31kg
ソールノート パワーアンプ
保証：新品
